In questo articolo scoprirai come collegare e programmare un display LCD I2C con Arduino, per mostrare testi e dati in modo semplice.
Perché usare un display LCD con un’interfaccia I2C?
Utilizzare un display LCD con interfaccia I2C offre diversi vantaggi:
- Riduce il numero di pin necessari sul microcontrollore, richiedendo solo due fili per la comunicazione (SDA e SCL).
- Consente di realizzare progetti più ordinati, con cablaggi ridotti e un aspetto complessivamente più pulito.
Lista della spesa
Per realizzare il progetto di Arduino con un display LCD I2C avrai bisogno di:
- Arduino UNO (o compatibile)
- Display LCD 16×2 con modulo I2C
- Cavi jumper (dupont)

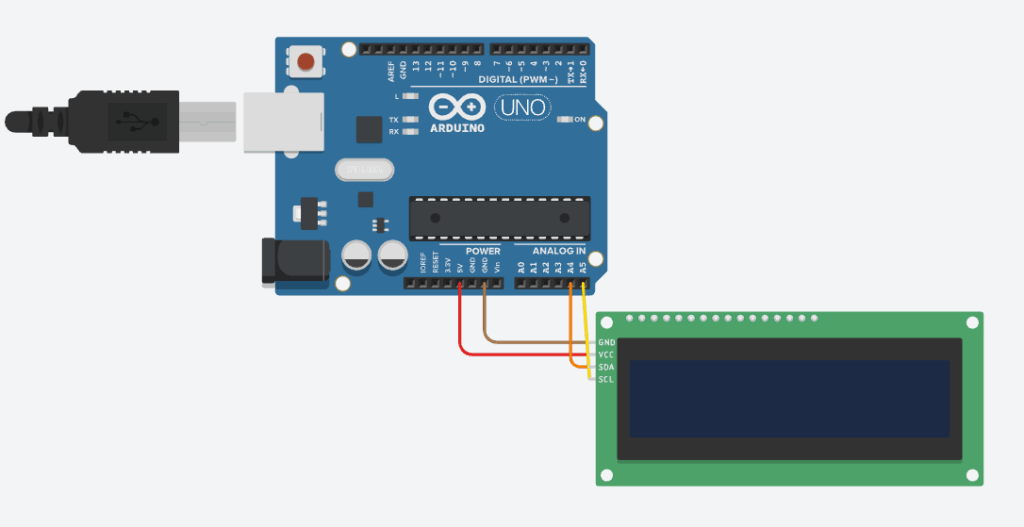

Schema di montaggio
Segui questa guida passo-passo:
- Alimentazione del display LCD I2C: collega VCC del display LCD a 5 V su Arduino e GND al GND di Arduino.
- Segnale SDA: collega SDA del display LCD al pin A4 di Arduino.
- Segnale SCL: collega SCL del display LCD al pin A5 di Arduino.
Se non ti ritrovi con questa spiegazione in fondo al post c’è un video che spiega in maniera dettagliata tutti i passaggi.
Codice del progetto Arduino con display LCD
#include <LiquidCrystal_I2C.h>
// Imposta l'indirizzo I2C e la dimensione del display (16 colonne x 2 righe)
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
lcd.init(); // Inizializza il display
lcd.backlight(); // Accende la retroilluminazione
lcd.setCursor(0, 0); // Posiziona il cursore sulla prima riga
lcd.print("Hello, Makers!"); // Mostra il messaggio di benvenuto
}
void loop() {
lcd.setCursor(0, 1); // Posiziona il cursore sulla seconda riga
lcd.print("Contatore:"); // Scrive "Contatore:"
lcd.print(millis() / 1000); // Visualizza i secondi trascorsi dall'accensione
}
